C45 MCB tartozékok

Válassza a XENHO-t helyszíni javításhoz, pótalkatrész-készletezéshez és OEM-összeszereléshez. Vásároljon XENHO C45 MCB tartozékokat bizalommal, tudva, hogy minden alkatrész megfelel az IEC 60898-1 szabványnak, és rendelkezik CE és CCC tanúsítvánnyal.

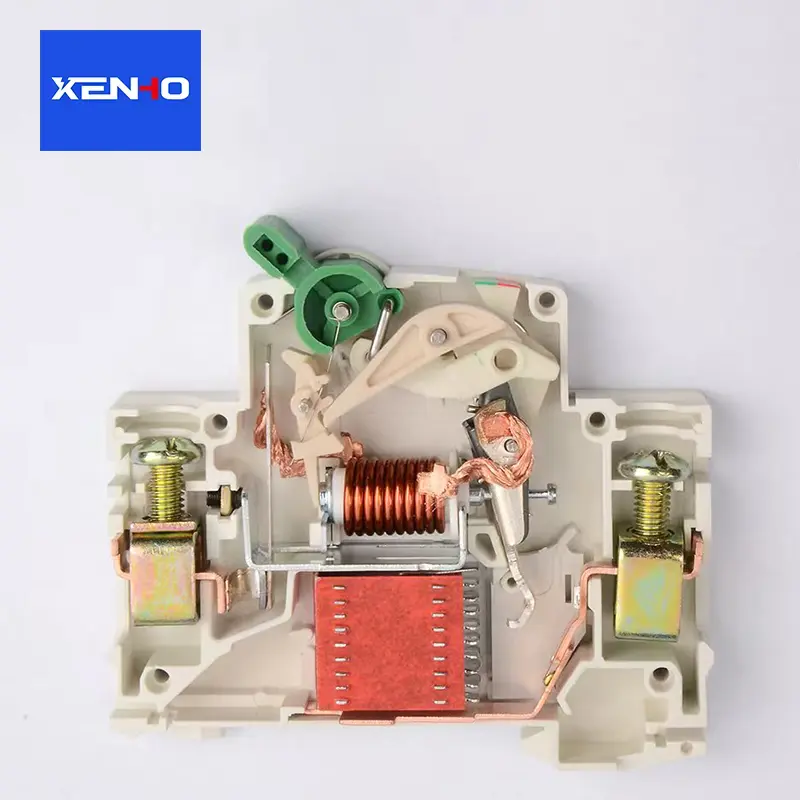

Alapkomponensek:

1. Elektromágneses tekercs: tekercs rézszigetelésű vezetékkel, 4,5 kA vagy 6 kA megszakításra méretezett. Hibaáram esetén a mágneses erő arra készteti a dugattyút, hogy nekiütközik a reteszt, és 0,01 másodpercen belül lekapcsolja az áramellátást. Alkalmas B-görbe (3-5x áram), C-görbe (5-10x áram) vagy D-görbe (10-20x áram).

2. Mozgó érintkező: Az ezüstötvözet hegye ellenáll az ív sérülésének. A kar berillium-rezet vagy foszforbronszt használ a kiegyensúlyozott rugalmasság és erő érdekében. 15 000 kapcsolási műveletre tervezték.

3. Bimetál elem: nikkel-vas-króm ötvözet. Ha túlterhelés lép fel, a hő elhajlást idéz elő, és egy szabályozott késleltetés után kioldja a reteszt. A teljesítmény megfelel az IEC inverz idő görbének. A különböző névleges áramok (1A-63A) eltérő specifikációkat igényelnek. Ne keverje össze.

4. Ívkamra: egymásra helyezett horganyzott acéllemezek. Hasítja, nyújtja és lehűti az ívet a gyors kioltás érdekében.

5. Álló érintkező: Ezüstötvözet érintkezőfelület mozgó érintkezővel párosítva. Az alap réz vagy sárgaréz. Az ívelt vagy lapos hegy kialakítása minimálisra csökkenti az ellenállást.

6. Terminál: Alagút típusú kivitel, sárgaréz vagy réz ón/nikkel bevonattal. 25 mm²-es huzal fogadására alkalmas, 2,5 Nm meghúzási nyomaték.

7. Kioldási mechanizmus: Sajtolt acél alkatrészek és rugók. Gyors zárás és szabad kioldás funkciót biztosít – az érintkezők a fogantyú helyzetétől függetlenül erőszakosan nyílnak meghibásodáskor.

8. Ház és alap: PA66 műanyag UL94 V-0 lángbesorolással. -30 ℃ és +70 ℃ között működik. Piros/zöld jelzőablak, amely a kapcsolat állapotát mutatja.

Műszaki adatok:

Alkalmas a C45 sorozatú 1P/2P/3P/4P, 1A-tól 63A-ig.

Megszakítási kapacitás: 4,5 kA vagy 6 kA. Szigetelési feszültség: 500V.

Impulzusálló feszültség: 4kV.

Üzemi hőmérséklet: -30 ℃ és +70 ℃ között.

Gyúlékonysági besorolás: UL94 V-0.

Tanúsítványok: CE, CCC. Megfelel az IEC 60898-1 szabványnak.

Tipikus felhasználások:

Breaker nagyjavítás, értékesítés utáni alkatrészek, panelgyártó készlet, régi elosztódoboz frissítések.

Főbb emlékeztetők:

Rendelés előtt ellenőrizze a megszakító típusát, az erősítő teljesítményét, a pólusszámot és a kioldási görbét. Ne keverje össze a különböző minősítéseket. Csak szakképzett villanyszerelő telepíthet cserét az áramellátás leválasztása után. A bimetál és a tekercs névleges értékének meg kell egyeznie az eredeti egységével. Az ívlemezeknek a megfelelő irányba kell nézniük. A tömeges vásárlók anyagtanúsítványokat és tételkódokat kérhetnek.

XENHO – Professzionális elektromos gyártás, megbízható minőség.
